Flugabwehrkanone 30 2cm Flak 30
Este era un diseño de Rheinmetall desarrollado en Solothurn a finales de los años 20 y principios de los 30, entrando en produccion en 1934 para la marina alemana. En 1935 fue puesto en servicio por la Luftwaffe como un cañon antiaereo en el campo de batalla. El Flak 30 tenia una caja de municion y era operado por retroceso: era un poco mas que una gran ametralladora, donde se utilizaban dos tipos de gatillos, uno para tiro automatico y otro para tiro sencillo. El montaje consistia en un trailer de alata movibilidad que podia ser arrastrado casi por cualquier vehiculo, en casos de emergencia el cañon podia ser disparado desde el trailer. El sistema de punteria original fue el Flakvisier 35, un visor con espejo reflector y un mecanismo calculador mecanico de curso y velocidad. A pesar de que era un excelente visor, demandaba gran calidad en la construccion, mantenimiento y operacion, condiciones raramente alcanzadas en combate. En 1941 el Flakvisier 35 fue reemplazado por el Linealvisier 21, un visor simple abierto de curso y velocidad instaldo en el visor del cañon. Posteriormente fue reemplazado por el Schwebekreisvisier 30. Algunos Flak 30 permanecieron en servicio a traves de la guerra y otros fueron reemplazados por el Flak 38.

MUNICION
2cm Patr Sprgr L'spur: fusible AZ 5045, peso total 305gm, alto explosivo con trazador autodestructivo, velocidad 900mps.
2cm Sprgr Patr L'spur mit Warmeübertragung: fusible AZ 5054, peso 300gm.
2cm Br Sprgr Patr vk L'spur W: fusible AZ 5045, peso 291gm.
2cm Br Sprgr Patr vk L'spur: fusible Kpf Z Zerl Fg.
2cm Br Sprgr Patr o L'spur: fusible Kpf Z Zerl Fg.
2cm Br Sprgr Patr vk L'spur W: fusible AZ 1504, con trzador de autodestruccion.
2cm Pzgr Patr 40 L'spur: proyectil antitanque con corazon de tungsteno, penetracion a 100m de 40mm.
2cm Pzgr Patr L'spur m Zerlegung: proyectil antitanque de alto explosivo/incendiario, velocidad 830mps.
2cm Sprgr Patr L'spur: proyectil de practica, velocidad 995mps.




CARACTERISTICAS
CALIBRE 20mm
LONGITUD DEL CAÑON 2.30m
LONGITUD DEL ALMA 1.30m
MECANISMO DE DISPARO operado por retroceso
ROTACION 360° en plataforma. 40° en el trailer
ELEVACION -12° a +90°
PESO EN ACCION 483kg
RATA DE FUEGO 280proyectiles por minuto (ciclico), 120 proyectiles por minuto (practico)



WEHRMACHT
PAGINA PRINCIPAL

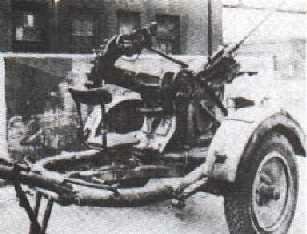

Cañon Flak 30 2cm en trailer
Vista posterior del Flak 30

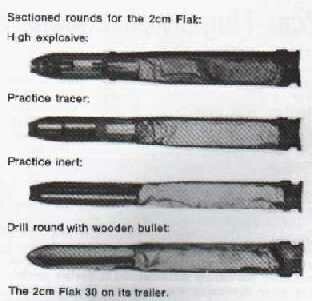

Tipo de municion
