SSGN OSCAR II TIPO 949A
DISEÑO
El objetivo primario de la clase Oscar es el ataque a los grupos de batalla de poortaviones, utilizando sus misiles crucero. Este tipo es una version mejorada del Proyecto 949 con un compartimiento adicional a fin de mejorar la disposicion del armamento y el equipo. El diseño cuenta con un doble casco de diametro variable, dividido en diez compartimientos. Los dos periscopios, el sistema de radio-sextante y los amstiles de radar esta localizados en el area de la torre de mando y son de caracter retractil. El submarino cuenta con una sonoboya de radio flotante para recibir mensajes de radio, designacion de blancos, señales de navegacion por satelite a gran profundidad o debajo del hielo,  cuando esta sumergido. Las laetas hidroplano pueden ser retraidas dentro del casco. Como los otros submarinos sovieticos, el Oscar cuenta con un doble casco, en donde el casco interior esta bajo presion y el exterior trabaja de manera hidrodinamica. Entre los dos cascos existe un espacio de 3.5 mts, lo cual mejora su supervivencia contra impactos de torpedos. Se cree que por su tamaño, este submarino es lento en sumergirse y maniobrar, sin embargo, su velocidad de 30 nudos sumergido, le confieren gran capacidad contra el seguimiento de sus blancos. El mejorado Oscar Ii, es 10 mts mas largo que el Oscar I, posibilanto esto un sistema de propulsion mas silencioso y un sistema electronico mejorado.

ARMAMENTO
El Oscar II esta equipado con 24 misiles SS-N-19 con un rango de 550kms; el misil es lanzado cuando el submarino esta sumergido desde tubos fijos con un angulo de 40 grados. Los tubos estan ubicados en dos filas de 12 cada una, filas que estan cubiertas por seis compuertas. Los lanzadores estan ubicados entre el casco interior a presion y el exterior hidrodinamico. Los tubos de torpedos estan equipados para disparar torpedos normales y misiles antibuque de corto alcance, cargando aproximadamente una mzcla de dos docenas de estos dispositivos.

Debido a los problemas de tipo economico de Rusia a principios de los años 90, la armada rusa esta haciendo lo posible por mantener operacional su fuerza de submarinos. A finales de los años 90, se terminaron varios de los subamrinos de la tercera generacion del Oscar II. Algunas fuentes de inteligencia del Oeste sugirieron que la serie habia sido suspendida en la unidad numero 13, pero fuentes Rusas aseguraron que desde el principio solo se preveia la construccion de una docena de ellos. El cuarto Oscar Ii (K-173) fue reportado como desactivado en 1998; mientras que a mediados del 2000, el Kursk se hundio durante unos ejercicios navales en el Mar de Barents.


NOMBRE
No
CONSTRUCTOR
COMISION
VERONESH K 173 Severodvinsk  Diciembre 1989
SMOLENSK K 410 Severodvinsk  Diciembre 1990
CELJABINSK K 442 Severodvinsk  Enero 1991
WILIUCZINSK K 456 Severodvinsk  Noviembre 1992
OREL K 266 Severodvinsk  Enero 1993
OMSK K 186 Severodvinsk  Octubre 1993
KURSK (1) K 141 Severodvinsk  Enero 1995
ST GEORGE THE VICTORIUS K 512 Severodvinsk  Mayo 1997
BELGOROD K 530 Severodvinsk
(1) Recientemente hundido en el mar de Barents






















BUQUES DE GUERRA

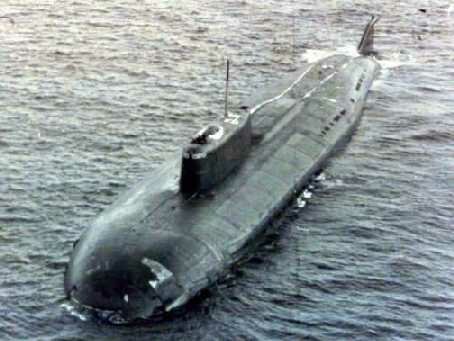

Submarino clase Oscar Ii en el muelle

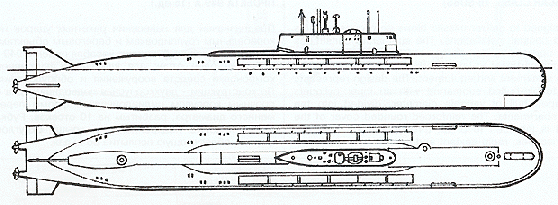

Diagrama esquematico
Vista superior

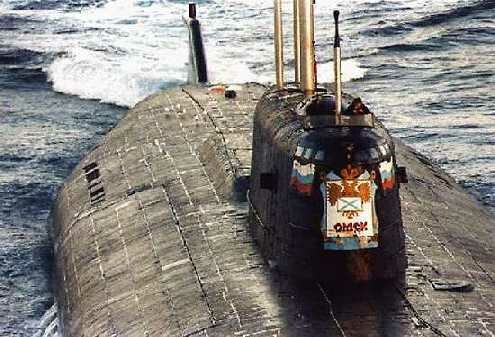

Vista del area de periscopios y antenas
TIPO Submarino
PAIS Rusia
CLASE OSCAR II (ANTYEY) Tipo 949A
TRIPULACION 107 (48 oficiales)
ACTIVOS 10(1)
CONSTRUCCION 1
DESPLAZAMIENTO 13.900 ton en superficie/18.300 ton sumergido
LONGITUD 154mts
MANGA 18.2mts
CALADO 9 mts
VELOCIDAD 15 nudos superficie/28 nudos sumergido
MISILES 24 Chelomey SS-N-19 Shipwreck (Granit) SSM
Novator SS-N-15 Starfish 533mm
Novator SS-N-16 Stallion 650mm
TORPEDOS 4x21plgs (533mm); 4x25.6plgs(650mm)
RADAR Snoop Pair de busqueda de superficie
SONAR Shark Gill montado en el casco; Shark Rib en antena exterior; Pelamida en la torre
